Bơm Thủy Lực Bánh Răng - Cấu tạo và nguyên lí làm việc của bơm dầu thủy lực bánh răng

Bơm dầu thủy lực bánh răng là sản phẩm không thể thiếu trong nhiều ngành công nghiệp hiện nay. Với ưu điểm cấu tạo và nguyên lí làm việc đơn giản dễ dàng bảo dưỡng hay sửa chữa giúp bơm bánh răng trở thành lá phổi của hệ thống thủy lực và chiếm được thị trường lớn độ tin cậy cao. Bơm dầu thủy lực có đa dạng công suất khác nhau từ 10 đến 200 bar nên có báo giá tùy sản phẩm và phụ thuộc vào độ chính xác chế tạo từ nhà sản xuất.

Cấu tạo bơm dầu thủy lực bánh răng

Bơm dầu thủy lực bánh răng là dòng bơm thể tích dùng trong các hệ thống thuỷ lực có áp suất trung bình để hút các chất lỏng có độ nhớt cao như: dầu, nhựa đường,…. Ngoài ra, bơm thủy lực bánh răng còn được dùng làm bơm sơ cấp trong hệ thống thuỷ lực áp suất cao. Cấu tạo đơn giản chính là ưu thế của bơm bánh răng, cấu tạo bơm bánh răng gồm các bánh răng chủ động và bánh răng bị động nằm trong vỏ bơm, với các răng được chế tạo thành các dạng răng chữ V, răng thẳng hay răng dạng xoắn ốc.

Bơm dầu thủy lực bánh răng xe nâng máy công trình công suất nhỏ

Ưu điểm của bơm dầu thủy lực bánh răng

Là loại bơm được sử dụng rất phổ biến bởi có nhiều ưu điểm nổi trội như:

- Cấu tạo đơn giản, dễ chế tạo, vận hành êm ái và ít tốn công bảo dưỡng thường xuyên.

- Kích thước nhỏ gọn và làm việc năng suất tốt có độ tin cậy cao.

- Công suất và số vòng quay trên đơn vị thể tích lớn.

- Có khả năng chịu quá tải rất tốt, lâu bền khu sử dụng.

Các ưu điểm đó rất cần thiết với một bơm dùng trong hệ thống truyền động thủy lực, đa số bơm dầu thủy lực bánh răng được dùng trong các hệ thống có áp suất trung bình. Và khi cần tăng lưu lượng và công suất cần thiết sẽ dùng bơm cso nhiều bánh răng ăn khớp hơn.

Sơ đồ nguyên lý bơm bánh răng ăn khớp ngoài

Bơm dầu thủy lực bánh răng ăn khớp ngoài làm việc theo nguyên tắc dẫn và nén lưu lượng chất lỏng trong một thể tích kín không thay đổi thể tích. Trong đó, quá trình hút và đẩy được diễn ra bên trong hệ thống như sau:

- Bánh răng chủ động sẽ nối với trục bơm quay của mô tơ và kéo bánh răng bị động quay theo. Dầu thủy lực trong các rãnh bánh răng ăn theo chiều quay của bơm để vận chuyển từ khoang hút đến khoang đẩy theo vòng xoắn vỏ bơm. Một mặt tiếp xúc được thiết kế để ngăn khoang hút và khoang đẩy với nhau và làm cơ cấu được kín khít.

- Khi cặp bánh răng ăn khớp trong khoang đẩy, sau đó chất lỏng đưa vào khoang đẩy bị chèn ép và tiếp tục dồn vào đường ống đẩy của bơm dầu gọi là quá trình đẩy.

- Tại khoang hút một cặp răng ra khớp khác sẽ làm dung tích khoang hút dãn ra, áp lực khoang hút lúc này bị giảm xuống tạo nguồn lực hút chất lỏng vào buồng hút từ bể chứa dầu thủy lực. Hai quá trình song song đó sẽ tạo ra công suất nhất định và có thể điều chỉnh được tùy vào mục đích sử dụng hay cường độ công việc.

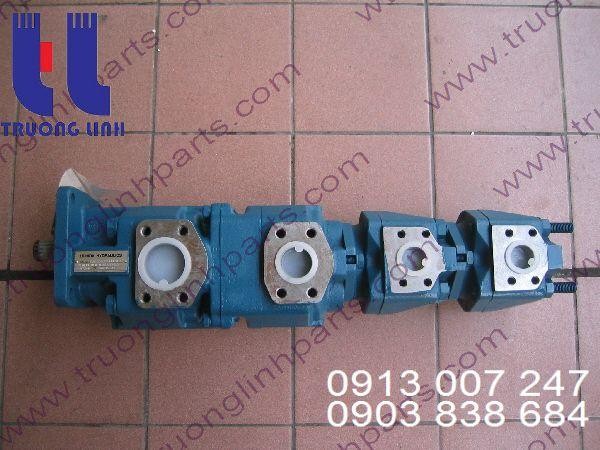

Bơm dầu thủy lực bánh răng xe cẩu công suất lớn
