Bơm bánh răng là sản phẩm không thể thiếu trong các ngành công nghiệp. Cấu tạo bơm bánh răng do bánh răng chủ động và bị động ăn khớp với nhau. Bài viết sau đây sẽ tìm hiểu về bơm bánh răng cho các bạn tham khảo.

Đầu tiên tìm hiểu về bơm bánh răng hãy kể đến cấu tạo bơm bánh răng. Đây chính là dòng bơm thể tích thường được sử dụng trong các hệ thống thủy lực có áp suất trung bình nhằm hút các chất lỏng, nhiều nhớt như dầu, nhựa đường để máy móc hoạt động tốt hơn. Ngoài ra, bơm bánh răng còn được dùng làm bơm sơ cấp trong các hệ thống thuỷ lực có áp suất cao.

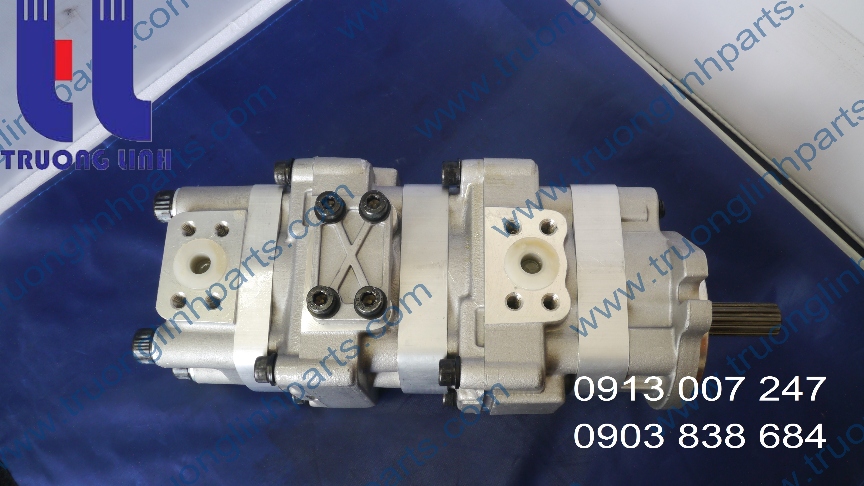

bơm bánh răng

Cấu tạo bơm bánh răng đơn giản, dễ chế tạo, chịu được quá tải

Cấu tạo bơm bánh răng đơn giản, dễ chế tạo, chịu được quá tải nhưng chỉ trong thời gian ngắn nên cần lưu ý. Vì thế, bánh bơm răng được sử dụng rộng rãi trong nhiều lĩnh vực. Tiếp theo là cấu tạo bơm bánh răng bằng bánh răng chủ động và bánh răng bị động ăn khớp với nhau, cùng nằm trong vỏ bơm. Răng của các bánh răng được chế tạo thành các dạng răng thẳng, nón chữ V hoặc dạng xoắn ốc.

Tìm hiểu về bơm bánh răng cùng xét đến nguyên lý hoạt động của nó. Bơm bánh răng được làm việc theo nguyên lý dẫn và nén chất lỏng trong một thể tích kín có dung tích thay đổi. Từ cấu tạo bơm bánh răng ta có quy trình làm việc của bơm bánh răng được diễn ra như sau:

  • Bánh răng chủ động nối với trục của bơm quay, kéo bánh răng bị động chạy theo. Chất lỏng trong các rãnh răng sẽ được vận chuyển từ khoang hút đến khoang đẩy vòng theo vỏ bơm. Trong đó khoang hút được ngăn cách kín với khoang đẩy
  • Quá trình đẩy được diễn ra khi bánh răng vào khớp ở khoang đẩy, sau đó chất lỏng ở khoang đẩy bị ép và dồn vào đường ống đẩy. Đồng thời khi đó tại khoang hút có một cặp bánh răng ra khớp. Dung tích của khoang hút được dẫn ra, áp suất ở khoang hút bị giảm và chất lỏng sẽ bị hút vào buồng hút.

Theo nguyên lý dẫn nén chất lỏng, áp suất ở bơm chỉ phụ thuộc vào tải nếu bơm kín tuyệt đối. Vì thế, van an toàn sẽ được đặt lên ống đẩy, nếu ống đẩy bị tắc hay áp suất vượt quá mức quy định thì van sẽ tự mở cho chất lỏng trở về bề mặt hút.

Hiện nay có hai loại bơm bánh răng là bơm bánh răng ăn khớp ngoài và bơm bánh răng ăn khớp trong.

  • Bơm bánh răng ăn khớp ngoài được cấu tạo rất đơn giản, hiệu suất làm việc ổn định và được sử dụng bằng nhiều nguyên liệu khác nhau, trong các lĩnh vực vận chuyển nhiên liệu có tính ăn mòn cao thì sử dụng loại bơm này
  • Bơm bánh răng ăn khớp trong thì có tốc độ quay chậm, giá trị của bơm bánh răng ăn khớp trong thấp gấp 6 lần so với bơm bánh răng ăn khớp ngoài. Bơm bánh răng ăn khớp trong thường được sử dụng để vận chuyển các dung dịch đặc, có độ nhớt cao như mật mía, mật ong, dầu …

Cấu tạo bơm bánh răng ăn khớp trong

Bơm bánh răng ngoài

Bơm bánh răng ăn khớp ngoài có giá rẻ hơn do chế tạo dễ hơn, dễ sử dụng và vận hành hơn .Loại bơm này  thường được sử dụng trong các máy công cụ máy bơm dầu bôi trơn



bơm bánh răng ăn khớp ngoài

Cấu tạo bơm bánh răng ăn khớp ngoài

4- bánh răng chủ động

2- bánh răng bị động

Bơm bánh răng là loại bơm phổ biến nhất của máy bơm thủy lực . Bơm bày dùng cho các  chất lỏng có độ nhớt cao như dầu thủy lực với một dòng chảy ổn định và cung cấp khả năng tự mồi,  loại bơm này không thể xử lý các chất lỏng có độ nhớt thấp
