Bản vẽ bơm thủy lực và các ký hiệu của bản vẽ giúp chúng ta có thể đọc và nhận biết được các thông tin về bơm bao gồm các bản vẽ thông số kỹ thuật, kích thước tỉ lệ,.... Để hiểu rõ hơn về phần này, cùng Trường Linh Parts tìm hiểu thông qua bài viết dưới đây.

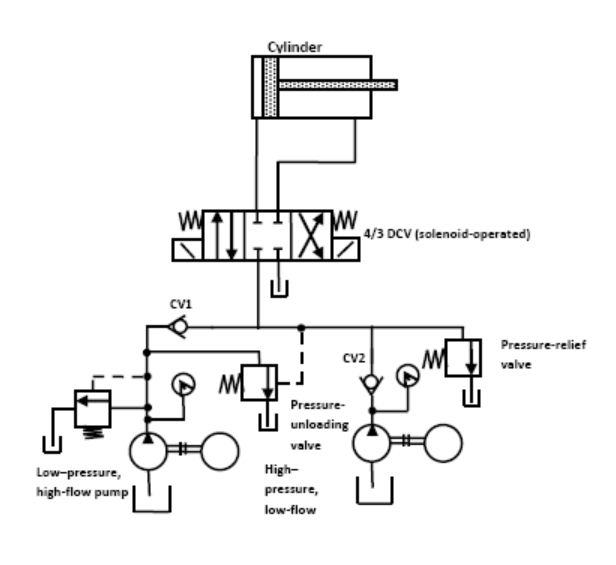

1. Bản vẽ bơm thủy lực trong hệ thống thủy lực

Bản vẽ bơm thủy lực là một loại tài liệu kỹ thuật hoặc hình vẽ có chức năng mô tả và minh họa cấu tạo và thiết kế của một bơm thủy lực cụ thể. Bản vẽ này được sử dụng để trình bày thông tin kỹ thuật chi tiết về bơm, bao gồm các kích thước, hình dạng, chi tiết cơ bản và các thông số kỹ thuật quan trọng khác. Các bản vẽ bơm thủy lực thường được sử dụng trong quá trình thiết kế, sản xuất, bảo trì và sửa chữa bơm thủy lực.

Các thành phần chính của một bản vẽ bơm thủy lực bao gồm:

• Bản vẽ chính (Main Drawing): Đây là phần chính của bản vẽ và bao gồm hình ảnh chính của bơm thủy lực. Nó hiển thị bề ngoài và cấu tạo của bơm, bao gồm các chi tiết cơ bản như cánh gạt, van, trục, và các kích thước quan trọng.
• Bảng thông số kỹ thuật (Specification Table): Bản vẽ thường đi kèm với một bảng thông số kỹ thuật, liệt kê các thông số quan trọng như áp lực làm việc, lưu lượng, công suất, và các thông tin kỹ thuật khác.
• Các biểu đồ và hình ảnh bổ sung (Additional Charts and Images): Bản vẽ có thể bao gồm các biểu đồ, hình ảnh hoặc đồ thị khác để minh họa các thông số hoạt động hoặc sự hoạt động của bơm thủy lực.

Các ký hiệu và ghi chú (Symbols and Notes): Để giải thích các chi tiết hoặc yêu cầu cụ thể, bản vẽ có thể chứa các ký hiệu và ghi chú.

• Các kích thước và tỷ lệ (Dimensions and Scale): Bản vẽ thường đi kèm với các kích thước được đo đạc và tỷ lệ hoá để xác định kích thước thực của bơm thủy lực.

Bản vẽ bơm thủy lực cung cấp thông tin quan trọng giúp người thiết kế, người sản xuất và người bảo trì hiểu rõ về cấu trúc và hoạt động của bơm, từ đó giúp đảm bảo rằng nó hoạt động đúng cách và tuân thủ các tiêu chuẩn kỹ thuật.

2. Giải thích các ký hiệu bơm thủy lực

Các ký hiệu bơm thủy lực thường được sử dụng trong bản vẽ kỹ thuật và tài liệu kỹ thuật để mô tả các chi tiết và chức năng của bơm thủy lực. Vì hệ thống thủy lực và khí nén bao gồm nhiều thiết bị nên các ký hiệu được sử dụng cũng rất đa dạng. Trong đó, ký hiệu cho van thủy lực bao gồm van một chiều, van lò xo một chiều, van tiết lưu, van phân phối. Ký hiệu cho xi lanh khí nén còn bao gồm xi lanh đơn, xi lanh giảm tốc, giảm xóc, xi lanh đôi. Dưới đây là một số ký hiệu phổ biến và giải thích của nó:

   2.1. Ký hiệu phần tử điều chỉnh lưu lượng áp suất

Ký hiệu phần từ điều chỉnh lưu lượng áp suất trong bản vẽ kỹ thuật và tài liệu kỹ thuật có thể thay đổi tùy theo tiêu chuẩn và hệ thống.

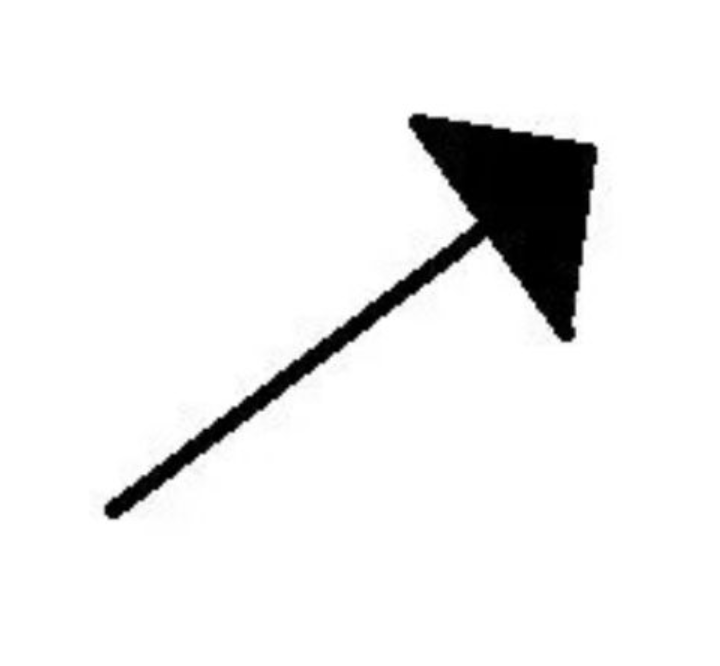

Ký hiệu cho phần tử điều khiển lưu lượng áp suất là mũi tên chéo biểu thị phần tử có giá trị có thể thay đổi được. Ký hiệu này thường đi kèm với các ký hiệu như van thủy lực, bơm thủy lực, van tiết lưu,...

Nó có các giá trị có thể thay đổi. Nó thường được gắn vào van điều khiển dòng chảy và bơm dầu để kiểm soát dòng chảy.

   2.2. Kí hiệu xylanh thủy lực

Ký hiệu cho xi lanh thủy lực thường được sử dụng trong bản vẽ kỹ thuật và tài liệu kỹ thuật để biểu thị loại và chức năng của xi lanh. Dưới đây là một số ký hiệu phổ biến cho xi lanh thủy lực:

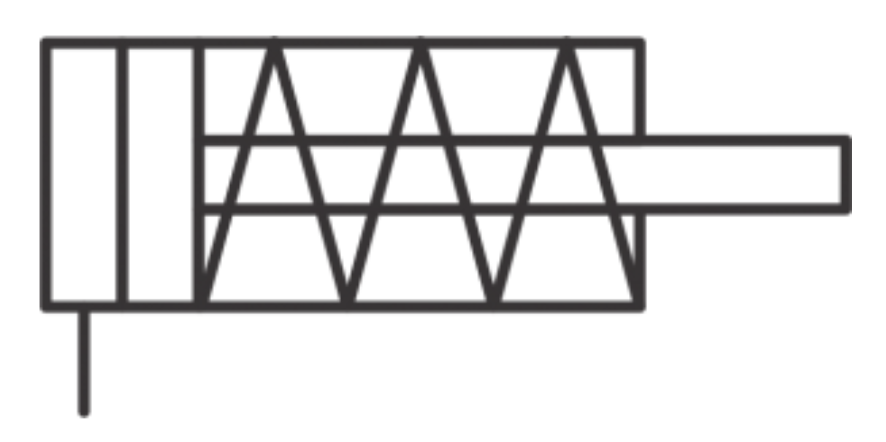

Xi Lanh Thủy Lực Đơn Tác Động (Single-Acting Hydraulic Cylinder): Ký hiệu cho xi lanh thủy lực đơn tác động thường được biểu thị bằng một hình chữ "C" đại diện cho xi lanh, sau đó có mũi tên chỉ hướng của hành trình hoặc áp lực.

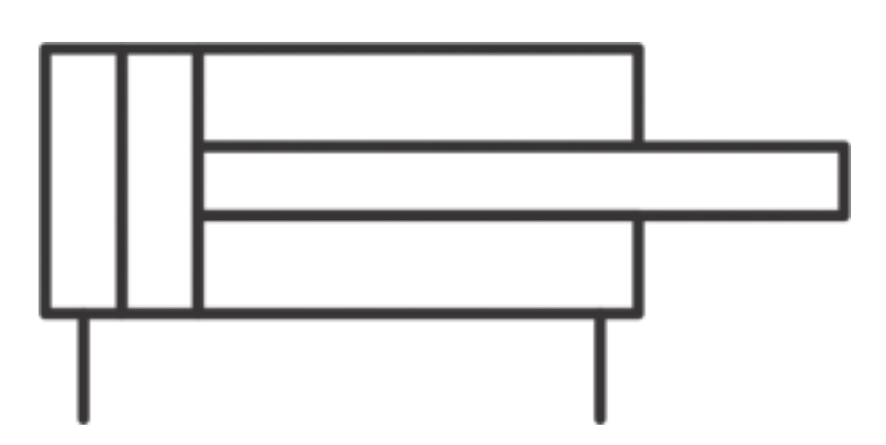

Xi Lanh Thủy Lực Đôi Tác Động (Double-Acting Hydraulic Cylinder): Ký hiệu cho xi lanh thủy lực đôi tác động thường được biểu thị bằng một hình chữ "C" có hai mũi tên, một ở mỗi đầu của xi lanh, đại diện cho sự tác động của áp lực vào cả hai phía.

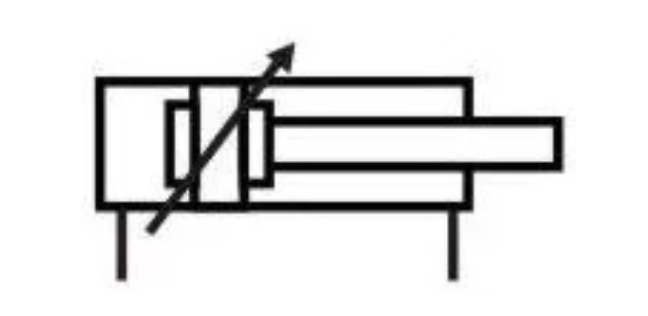

 Xi lanh khí giảm chấn: được thiết kế để giảm tốc độ của một tải hoặc một bộ phận đang di chuyển ở cuối hành trình. Chúng được sử dụng để kiểm soát tốc độ và tránh va đập khi tải hoặc bộ phận đạt đến điểm cuối của hành trình. Xi lanh khí giảm chấn thường được sử dụng trong các ứng dụng công nghiệp và tự động hóa để cải thiện độ an toàn và kiểm soát chính xác.

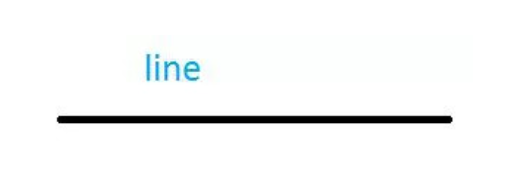

   2.3. Ký hiệu đường ống dầu

Ký hiệu đường ống dầu thường được sử dụng trong bản vẽ kỹ thuật và tài liệu kỹ thuật để biểu thị loại đường ống, hướng chảy của dầu, các loại van, và các yếu tố khác liên quan đến hệ thống dầu thủy lực.

   2.4. Kí hiệu van thủy lực

Van khí nén là thành phần cấu trúc của bất kỳ hệ thống thủy lực nào và đóng một vai trò quan trọng.

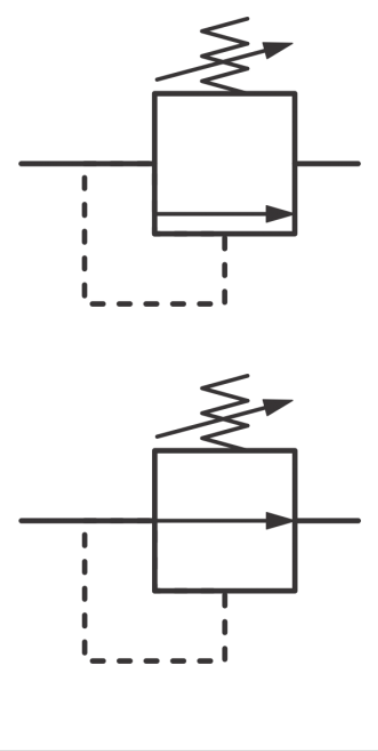

• Van giảm áp

Van giảm áp là loại van an toàn NC (thường đóng), hoạt động khi áp suất hệ thống tăng trên áp suất làm việc tối đa. Vị trí thường đóng được biểu thị bằng mũi tên cách xa đường tâm. Đường đứt nét chỉ ra rằng áp suất hệ thống tác động lên lực lò xo để kích hoạt van.

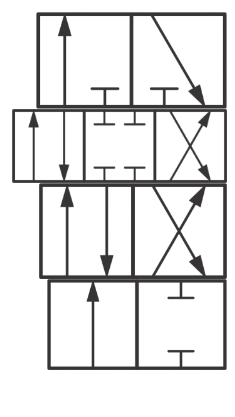

• Van điều khiển hướng

Van điều khiển hướng là một bộ phận quan trọng trong hệ thống thủy lực. Nó điều khiển vị trí và hướng của bộ truyền động bằng cách điều khiển dòng chất lỏng vào bộ truyền động. Do đó, van điều khiển hướng có thể được chỉ định theo số cổng và số vị trí và được lựa chọn dựa trên ứng dụng.

• Van tiết lưu

 Một van được tìm thấy trong hầu hết các hệ thống. Người ta sử dụng van với mong muốn có thể điều chỉnh tốc độ của xi lanh theo yêu cầu công việc của từng giai đoạn. Van tiết lưu có hai loại: van cố định và van điều chỉnh.

• Van một chiều

Van một chiều cho phép chất lỏng chỉ đi qua theo một hướng và hạn chế dòng chảy theo hướng ngược lại.

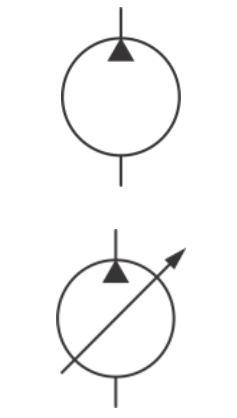

• Bơm thủy lực

Máy bơm thủy lực đóng vai trò trung tâm trong các máy chạy bằng dầu. Chức năng của nó là hút dầu từ bồn chứa và bơm đến các thiết bị khác trong hệ thống.

• Bồn chứa dầu

Một bể chứa thủy lực lưu trữ chất lỏng thủy lực. Đây là thành phần bắt buộc phải có trong bất kỳ hệ thống thủy lực nào. Tất cả các hồ chứa thủy lực đều mở thông với khí quyển ngoại trừ trường hợp sử dụng trong máy bay và tàu ngầm.

Lưu ý rằng ký hiệu có thể thay đổi tùy theo tiêu chuẩn và quy định cụ thể của ngành công nghiệp hoặc ứng dụng. Để hiểu rõ hơn về ký hiệu cụ thể được sử dụng trong tài liệu hoặc bản vẽ bạn đang làm việc, bạn nên kiểm tra tài liệu tham khảo hoặc hỏi về tiêu chuẩn và quy định áp dụng trong lĩnh vực của mình.
