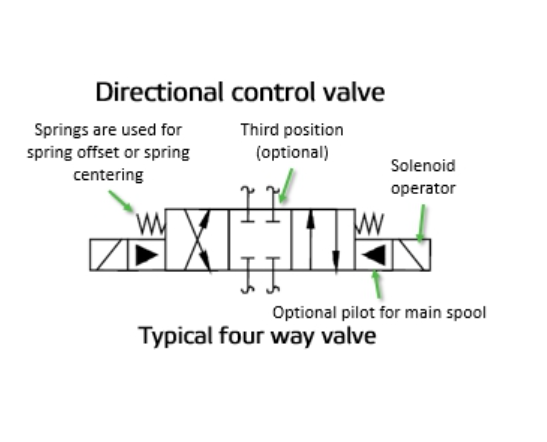

Bản vẽ van thủy lực là tài liệu mô tả và định dạng các loại van thủy lực trong hệ thống thủy lực. Một bản vẽ van thủy lực thường bao gồm các thông tin quan trọng như loại van, kích thước, chất liệu, cách hoạt động và các ký hiệu để định vị và giải thích chức năng của van. Bài viết dưới đây sẽ cho bạn rõ về bản vẽ van thủy lực và giải thích các loại kí hiệu của van thủy lực.
Bản vẽ van thủy lực có mục đích cung cấp hướng dẫn cụ thể về cách sản xuất, lắp đặt và sử dụng van trong hệ thống thủy lực. Các mục đích chính bao gồm:
Các loại ký hiệu van thủy lực phổ biến bao gồm:

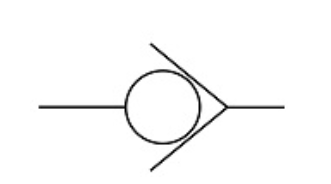

1. Kí hiệu van một chiều: Ký hiệu này chỉ ra rằng van được điều khiển bằng lực thủy lực. Gồm một mũi tên chỉ hướng dòng chảy của chất lỏng thủy lực thông qua van. Mũi tên chỉ ra hướng chảy của chất lỏng và cho biết rằng chất lỏng chỉ có thể chảy theo một hướng và bị ngăn chặn khỏi việc trở lại theo hướng đối diện.

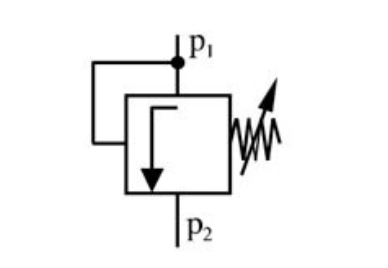

2. Ký hiệu van an toàn: Ký hiệu này chỉ ra rằng van có tính năng an toàn để giảm áp suất hoặc ngăn chặn sự cố xảy ra. Nó bao gồm một hình tròn chứa một chữ "S" và một vòng tròn nhỏ bên trong biểu thị áp suất an toàn.
3. Kí hiệu van tiết lưu: Biểu tượng này thường bao gồm một hình tròn hoặc hình vuông có mũi tên chỉ dòng chảy và một van nút hoặc van cơ cấu bên trong. Mũi tên chỉ hướng dòng chảy và biểu thị rằng van này được sử dụng để kiểm soát lưu lượng chất lỏng trong hệ thống thủy lực.

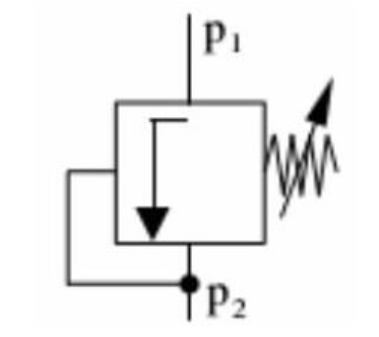

4. Kí hiệu van giảm áp: Biểu tượng này thường bao gồm một hình tròn có mũi tên chỉ xuống và một dấu chấm than ở giữa. Mũi tên chỉ xuống biểu thị rằng van này được sử dụng để giảm áp suất trong hệ thống thủy lực. Dấu chấm than thường ở giữa biểu thị rằng đây là van giảm áp.

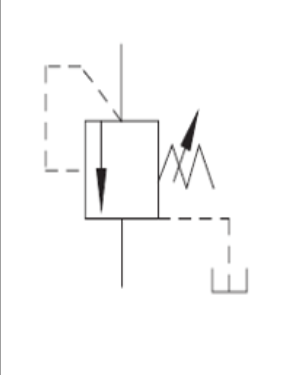

5. Kí hiệu van thứ tự: Biểu tượng này thường bao gồm một hình chữ T hoặc hình chữ U để biểu thị van thứ tự. Mũi tên trên biểu thị dòng chảy chất lỏng vào van và mũi tên dưới biểu thị dòng chảy chất lỏng ra khỏi van. Đây là cách biểu thị rằng van này được sử dụng để kiểm soát dòng chảy chất lỏng trong một thứ tự cụ thể trong hệ thống thủy lực.

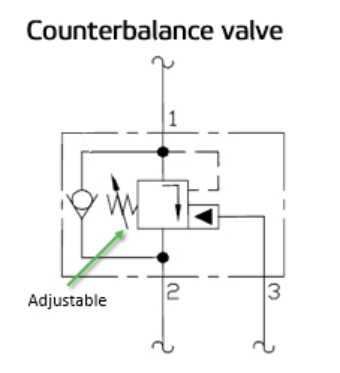

6. Kí hiệu van đối trọng: Van đối trọng được sử dụng để kiểm soát tải quá tải và hỗ trợ tải nếu một chức năng bị dừng tại bất kỳ điểm nào trong suốt hành trình của nó.
Các ký hiệu này giúp người đọc bản vẽ kỹ thuật dễ dàng nhận biết và hiểu chức năng của từng thành phần trong hệ thống thủy lực và làm cho quá trình thiết kế và xây dựng hệ thống trở nên hiệu quả hơn.
Xem thêm: Các Loại Van Trong Hệ Thống Thủy Lực - Cách Lựa Chọn Van Cho Đúng
