Bơm cánh gạt (vane pump) là một loại bơm thủy lực được sử dụng để tạo dòng chảy thủy lực trong các hệ thống và máy móc. Có rất nhiều loại bơm để sử dụng trong hệ thống thủy lực với các cấu tạo khác nhau. Để hiểu hơn, cùng Trường Linh Parts tìm hiểu về các loại bơm cánh gạt và ứng dụng của nó dưới bài viết này.

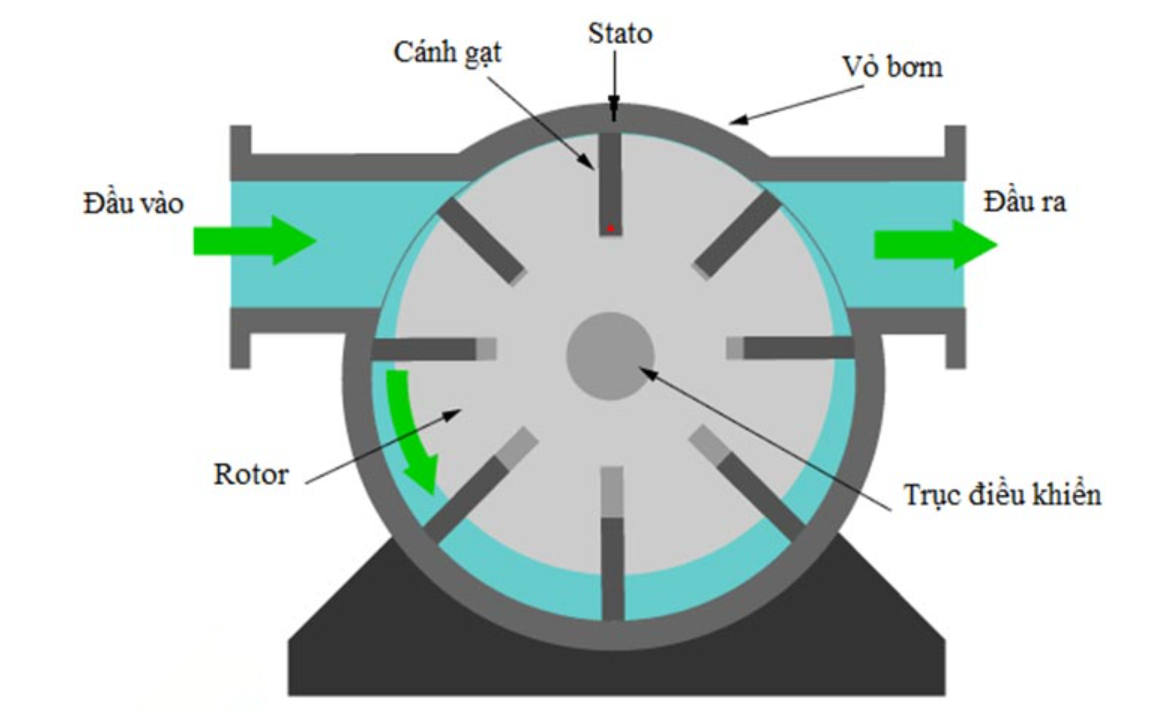

Cấu tạo :
Vỏ Bơm (Pump Housing): Vỏ bơm là bộ phận bên ngoài của bơm, chứa tất cả các thành phần bên trong và bảo vệ chúng khỏi môi trường bên ngoài.
Rotor (Cánh Gạt): Rotor là phần chính của bơm, nó có một hoặc nhiều cánh gạt được gắn chặt xung quanh một trục. Khi rotor quay, cánh gạt di chuyển ra vào trong buồng bơm và tạo dòng chảy thủy lực.
Buồng Bơm (Pump Chamber): Buồng bơm là không gian trong bơm nơi dầu thủy lực bị hút và đẩy ra.
Vùng Hút (Suction Port): Vùng hút là nơi dầu thủy lực từ hệ thống bên ngoài được hút vào bơm để bắt đầu quá trình bơm.
Vùng Xả (Outlet Port): Sau khi dầu thủy lực được nén và tạo áp suất trong buồng bơm, nó được đẩy ra qua vùng xả để cung cấp cho hệ thống thủy lực.
Nguyên lí hoạt động:
Nguyên lý hoạt động của bơm cánh gạt đơn tương tự như mô tả trong câu hỏi trước. Cánh gạt di chuyển ra xa trục bơm để tạo áp suất và dòng chảy thủy lực. Khi cánh gạt di chuyển trở lại gần trục, dầu thủy lực được hút vào buồng bơm để lặp lại quá trình.
Bơm cánh gạt đơn thường được sử dụng trong các ứng dụng đòi hỏi dòng chảy thủy lực ổn định và áp suất không thay đổi, như trong hệ thống thủy lực của máy móc công nghiệp và các ứng dụng khác.
Bơm cánh gạt kép (double vane pump) là một loại bơm thủy lực được thiết kế để tạo ra dòng chảy thủy lực và áp suất trong các ứng dụng thủy lực. Khác với bơm cánh gạt đơn (single vane pump) có một cánh gạt duy nhất, bơm cánh gạt kép có hai cánh gạt song song hoặc gắn cách nhau trên cùng một trục.
Nó được đánh giá là lưu lượng được bơm lớn hơn, tiết kiệm các chi phí bảo dưỡng hơn bơm cánh gạt đơn.
Cấu tạo:
Vỏ Bơm (Pump Housing): Vỏ bơm là bộ phận ngoại vi của bơm, bao quanh các thành phần bên trong và bảo vệ chúng khỏi môi trường bên ngoài.
Trục (Shaft): Trục là thành phần quay của bơm, chúng nắn kết nối với các cánh gạt.
Cánh Gạt (Vane): Bơm cánh gạt kép có hai hoặc nhiều cánh gạt được gắn chặt vào trục. Cánh gạt di chuyển ra vào trong buồng bơm và tạo dòng chảy thủy lực khi trục quay.
Buồng Bơm (Pump Chamber): Buồng bơm là không gian nơi dầu thủy lực bị nén và tạo áp suất.
Vùng Hút (Suction Port): Vùng hút là nơi dầu thủy lực từ hệ thống bên ngoài được hút vào bơm để bắt đầu quá trình bơm.
Vùng Xả (Outlet Port): Dầu thủy lực được đẩy ra qua vùng xả để cung cấp cho hệ thống thủy lực.
Nguyên lý hoạt động:
Nguyên lý hoạt động của bơm cánh gạt kép tương tự như bơm cánh gạt đơn. Khi trục quay, các cánh gạt di chuyển ra và vào buồng bơm, tạo dòng chảy và áp suất thủy lực. Sau đó, dầu thủy lực được đẩy ra khỏi bơm qua vùng xả để cung cấp cho các thành phần thủy lực trong hệ thống.
Bơm cánh gạt kép thường được sử dụng trong các ứng dụng thủy lực đòi hỏi dòng chảy và áp suất ổn định.
Bơm cánh gạt (vane pump) là một thành phần quan trọng trong hệ thống thủy lực và được sử dụng trong nhiều ứng dụng khác nhau. Dưới đây là một số ứng dụng phổ biến của bơm cánh gạt:
Máy xây dựng và máy công trình: Bơm cánh gạt thường được sử dụng trong các loại máy xúc, máy ủi, máy trộn bê tông và các thiết bị xây dựng khác để cung cấp áp suất và dòng chảy thủy lực cho các hệ thống nâng hạ và điều khiển.
Ô tô và xe hơi: Trong xe hơi, bơm cánh gạt thường được sử dụng trong hệ thống lái để tạo ra áp suất cần thiết để điều khiển hệ thống lái.
Máy móc chuyên dụng: Bơm cánh gạt cũng được sử dụng trong nhiều loại máy móc chuyên dụng như máy cắt plasma, máy cắt kim loại, máy ép nhựa, và máy công nghiệp khác.
Máy sản xuất và máy công nghiệp: Trong ngành sản xuất, bơm cánh gạt thường được sử dụng để cung cấp áp suất và dòng chảy thủy lực cho các thiết bị và máy móc công nghiệp như máy ép, máy cắt, và máy gia công kim loại.
Hệ thống thủy lực chế biến: Bơm cánh gạt cũng thường được sử dụng trong các quy trình chế biến thủy lực, như trong ngành chế biến gỗ và kim loại.
Các ứng dụng thủy lực di động: Bơm cánh gạt di động thích hợp cho các ứng dụng cần di chuyển, như bơm chân không, bơm hút chất lỏng, và bơm nước sạch.
Ứng dụng dầu khí: Bơm cánh gạt có thể được sử dụng trong ngành dầu khí để cung cấp áp suất và dòng chảy thủy lực cho các thiết bị và hệ thống khác nhau.
Bơm cánh gạt có nhiều ưu điểm như độ ổn định, khả năng làm việc ở áp suất cao, và khả năng làm việc trong các điều kiện khắc nghiệt. Do đó, chúng được ưa chuộng trong nhiều ứng dụng khác nhau.
