Trong hệ thống thủy lực, có nhiều loại van thủy lực khác nhau, mỗi loại có cấu trúc và chức năng riêng biệt để điều khiển dòng chảy, áp suất và hướng của chất lỏng thủy lực. Cùng Trường Linh Parts tìm hiểu về các loại van và ứng dụng của nó qua bài viết dưới đây.

1. Phân loại van thủy lực

Van thủy lực là bộ phận được sử dụng trong bộ truyền động thủy lực để điều khiển áp suất, dòng chảy và hướng của chất lỏng. Van thủy lực được phân loại Trong van điện từ thủy lực, việc điều khiển áp suất được gọi là van điều khiển áp suất, điều khiển dòng chảy được gọi là van điều khiển dòng chảy, trong khi việc điều khiển quá trình đi qua, ngắt quãng và hướng dòng chảy được gọi là van điều khiển hướng. Có nhiều loại van thủy lực được sử dụng trong các hệ thống thủy lực. Dưới đây là một số loại van thủy lực phổ biến:

   1. Van điều khiển áp suất (Pressure control valve): Loại van này được sử dụng để giữ áp suất ổn định trong hệ thống thủy lực. Nó có thể điều chỉnh áp suất vào trong hệ thống hoặc giữ áp suất ở mức cố định và được chia thành 3 loại:

• Van xả: có thể điều khiển hệ thống thủy lực để duy trì trạng thái không đổi khi đạt đến áp suất quy định. Van xả bảo vệ quá tải được gọi là van an toàn, khi hệ thống gặp sự cố, áp suất tăng đến mức giới hạn có thể gây hư hỏng, cổng van sẽ mở van xả để đảm bảo an toàn cho hệ thống.
• Van giảm áp: Có thể điều khiển mạch nhánh để có áp suất ổn định thấp hơn áp suất dầu mạch chính. Van giảm áp có thể được chia thành van giảm áp có giá trị cố định, van giảm áp chênh lệch cố định và van giảm áp có tỷ lệ cố định theo các chức năng khác nhau của áp suất mà nó điều khiển.

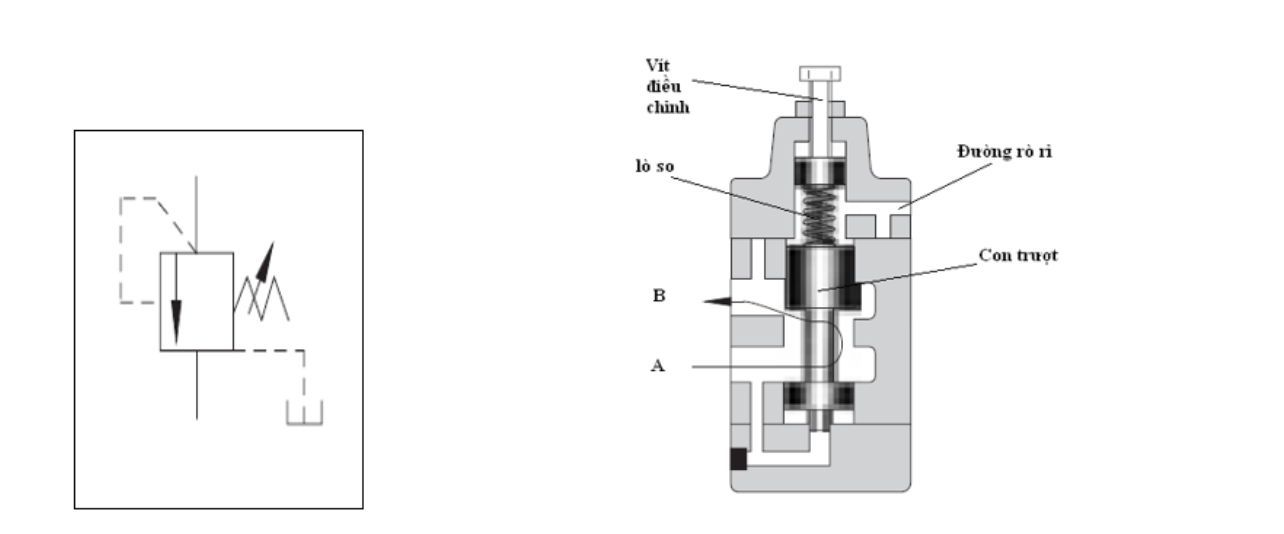

• Van tuần tự: có thể thực hiện hành động của bộ truyền động, sau đó thực hiện hoạt động của các bộ truyền động khác.

   2. Van kiểm soát lưu lượng (Flow control valve): Van này được sử dụng để kiểm soát lưu lượng dòng chảy trong hệ thống thủy lực. Mục đích của nó là giảm hoặc tăng lưu lượng dòng chảy đến các khối khác nhau trong hệ thống.

Van điều khiển dòng chảy được sử dụng để điều chỉnh diện tích của van tiết lưu giữa ống chỉ và thân van và điện trở cục bộ mà nó tạo ra để điều chỉnh dòng chảy, từ đó kiểm soát tốc độ chuyển động của bộ phận dẫn động.

• Van điều khiển tốc độ: khi tải thay đổi áp suất, có thể duy trì chênh lệch áp suất đầu vào và đầu ra của van tiết lưu ở một giá trị cố định.
• Van chuyển hướng: bất kể kích thước tải có thể tạo ra cùng một nguồn dầu cho hai bộ truyền động để có được lưu lượng bằng nhau cho van chuyển hướng tương đương hoặc van đồng bộ; và nhận được sự phân bổ lưu lượng theo tỷ lệ cho van chuyển hướng tỷ lệ.
• Van điều khiển: là làm cho dòng chảy vào van thu được phân bố theo tỷ lệ, vai trò ngược lại của van chuyển hướng.
• Van tiết lưu: Sau khi điều chỉnh diện tích bướm ga, van tiết lưu có thể làm cho áp suất tải không thay đổi và tốc độ chuyển động của bộ phận dẫn động không yêu cầu chuyển động đồng đều cao về cơ bản vẫn ổn định.

   3. Van điều khiển hướng (Directional control valve): Loại van này được sử dụng để kiểm soát hướng dòng chảy của chất lỏng trong hệ thống thủy lực. Nó cho phép người vận hành chuyển hướng dòng chảy đến các khối khác nhau trong hệ thống và nó được chia thành 2 loại:

• Van một chiều: chỉ cho phép chất lỏng trong đường ống đi một chiều, đảo ngược phần cắt đó.
• Van đảo chiều: thay đổi lưu lượng giữa các đường ống khác nhau, theo vị trí làm việc của ống dẫn trong thân van theo số lượng hai, ba, v.v.; theo số lượng kênh được điều khiển hai chiều, ba chiều, bốn chiều, năm chiều, v.v.; theo hướng dẫn sử dụng bộ truyền động ống dẫn, cơ giới, điện, thủy lực, v.v.

   4. Van giảm áp thủy lực: Van này có cấu trúc phức tạp, yêu cầu áp suất làm việc khác nhau và sử dụng chung một nguồn không khí nên cần sử dụng van giảm áp thủy lực. Nhiệm vụ chính của loại van này là giảm áp suất hệ thống đến mức quy định và đảm bảo áp suất đầu ra luôn thấp hơn áp suất định mức.

   5. Van cân bằng thủy lực: Có tác dụng tạo ra một áp suất để cân bằng tải trọng

   6. Van bảo vệ (Relief valve): Van này được sử dụng để bảo vệ hệ thống thủy lực khỏi áp suất quá cao. Nó tự động mở ra để giảm áp suất khi áp suất vượt quá mức cho phép.

2. Ứng dụng của van thủy lực

Ứng dụng của van thủy lực phụ thuộc vào loại van và yêu cầu của hệ thống. Một số ứng dụng thông thường của van thủy lực bao gồm:

1. Ứng dụng trong các thiết bị công nghiệp: Van thủy lực được sử dụng trong các máy móc công nghiệp như máy ép, máy cắt, máy hàn, máy phay, máy tiện, và máy in. Được sử dụng để kiểm soát dòng chảy và áp suất của các chất lỏng trong hệ thống máy móc và quá trình sản xuất.

2. Hệ thống nâng hạ: Van thủy lực được sử dụng trong các hệ thống nâng hạ, như cranes, lifters, và các thiết bị nâng hạ khác.

3. Hàng hải và hàng không: Trên các tàu và máy bay, van thủy lực được sử dụng để điều khiển các hệ thống treo, hệ thống dẫn động, hệ thống phi cơ và nhiều ứng dụng khác. Chúng giúp đảm bảo hiệu quả hoạt động và an toàn của các hệ thống này.

4. Hệ thống điều khiển chuyển động: Van thủy lực được sử dụng để điều khiển các chuyển động trong các hệ thống tự động hoặc máy móc, như robot công nghiệp, máy CNC, và các thiết bị tự động khác.

5. Hệ thống phanh: Van thủy lực được sử dụng để điều khiển và duy trì áp suất trong các hệ thống phanh, như phanh trên ô tô, xe máy, và hệ thống phanh trong các máy móc công nghiệp.

6. Các ứng dụng khác: Van thủy lực cũng được sử dụng trong nhiều lĩnh vực khác như xử lý nước, công nghiệp dầu khí, chế tạo máy, và hệ thống điện.

Các ứng dụng của van thủy lực rất đa dạng, từ công nghiệp ô tô, hàng hải, cơ khí đến thiết bị xây dựng và năng lượng. Chúng được sử dụng để kiểm soát và điều khiển dòng chảy, ứng dụng và dòng chảy chất liệu hoàn chỉnh trong hệ thống thủy lực, đảm bảo hoạt động ổn định và toàn bộ các thiết bị khác trong hệ thống.

3. Điểm chú ý và tiêu chí lựa chọn

1. Số lượng cổng và vị trí : Điều này nên được chọn dựa trên yêu cầu của ứng dụng của bạn.

2. Hành động của bộ đệm : Điều này phải dựa trên việc ứng dụng của bạn yêu cầu bộ đệm quay trở lại trung tâm hay giữ nguyên vị trí khi mất điện.

3. Lưu lượng : Yêu cầu về lưu lượng cho ứng dụng sẽ giúp xác định kích thước của van.

4. Chất liệu : Chất liệu của van phải tương thích với đặc tính của dòng chảy.

5. Nhiệt độ : Vật liệu van có thể chịu được yêu cầu nhiệt độ tối thiểu và tối đa cho ứng dụng của bạn. Nhiệt độ cũng rất cần thiết trong việc xác định công suất van vì nó ảnh hưởng đến độ nhớt và lưu lượng của chất lỏng.

6. Áp suất : Van phải có khả năng chịu được áp suất tối đa cần thiết cho ứng dụng của bạn.
