Van điện từ thuỷ lực là gì? Cấu tạo và nguyên lý họat động của nó ra sao. Cùng Trường Linh Parts tìm hiểu về van điện từ thủy lực và cấu tạo, nguyên lý hoạt động của thiết bị này cùng với các ứng dụng trong bài viết dưới đây.

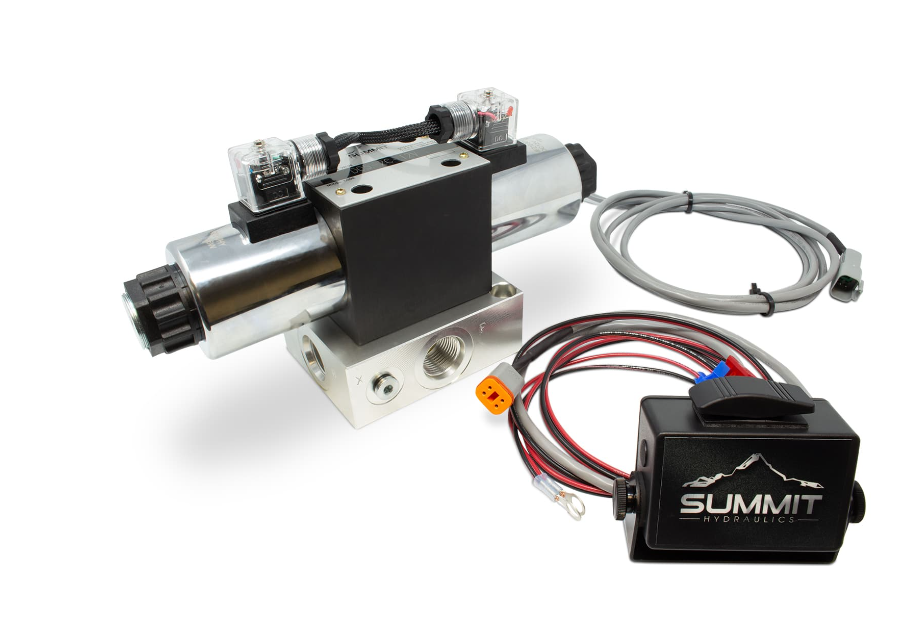

1. Van điện từ thủy lực

Van điện từ thủy lực là van định hướng được điều khiển bằng điện từ được sử dụng trong hệ thống thủy lực để mở, đóng hoặc thay đổi hướng dòng chảy của chất lỏng. Van hoạt động bằng một cuộn dây điện từ, là một cuộn dây điện quấn quanh lõi sắt từ ở trung tâm của nó. Van bao gồm nhiều buồng khác nhau còn được gọi là cổng. Bộ điện từ được sử dụng để trượt ống chỉ trong van, mở hoặc đóng các cổng. Ống chỉ là bộ phận hình trụ phục vụ chức năng của van bằng cách chặn hoặc cho phép dòng chất lỏng chảy qua các cổng này, tùy thuộc vào vị trí của nó.

Van điện từ thủy lực được sử dụng rộng rãi trong các ngành công nghiệp như sản xuất, hàng không vũ trụ, xây dựng và nhiều ngành khác yêu cầu hệ thống thủy lực.

2. Cấu tạo và nguyên lý hoạt động của van điện từ thủy lực

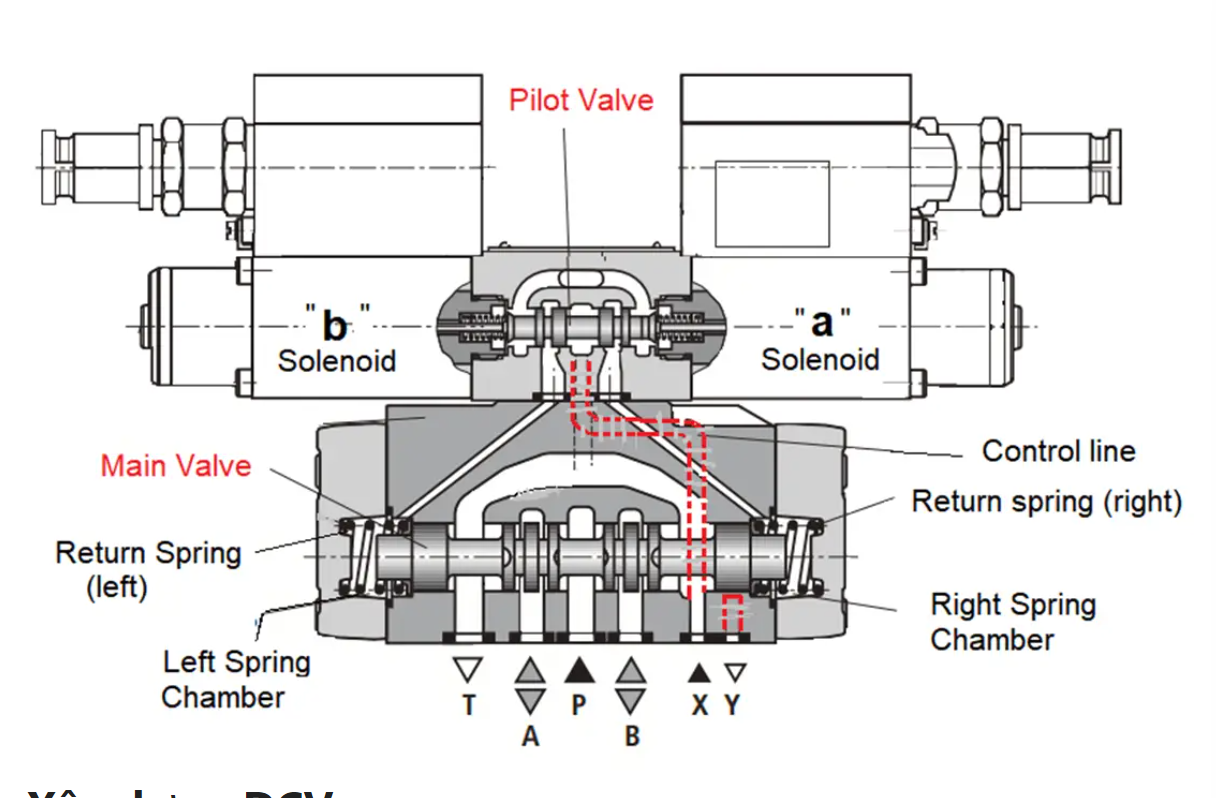

   2.1. Cấu tạo van điện từ thủy lực

Van điện từ thủy lực được cấu tạo từ các thành phần chính sau:

1. Vỏ van: Thường là một khối kim loại hoặc hợp kim có thể chịu được áp lực và công suất cao.

2. Thân Van (Valve Body): Thân van là phần chính của van, thường được làm bằng vật liệu chịu được áp suất và chất lỏng thủy lực như thép không gỉ hoặc hợp kim. Thân van có các lỗ hoặc cổng cho phép chất lỏng chảy vào và ra khỏi van.

3. Cuộn dây điện từ: Là bộ phận quan trọng trong van điện từ, bao gồm một cuộn dây dẫn điện được làm từ sợi dây đồng hoặc nhôm. Cuộn dây tạo ra từ trường cho thiết bị và được bọc kín bởi một vật liệu cách điện để ngăn chặn hiện tượng điện giật và sự ăn mòn.

4. Đế nam châm: Là một nam châm cứng được gắn vào đáy van. Nam châm này tác động lên hạt từ khi cuộn dây được kích hoạt, tạo lực từ để di chuyển hạt từ lên hoặc xuống.

5. Lò xo lõi: Có chức năng điều khiển hoạt động của trục van và đĩa van, khi nguồn điện dừng lại, bộ phận này sẽ thực hiện nhiệm vụ đàn hồi, đẩy trục van và đĩa van về vị trí ban đầu, từ đó đóng van lại.

6. Hệ thống rò rỉ: Một số van điện từ thủy lực có hệ thống rò rỉ để giảm áp lực trong van khi được tắt điện. Hệ thống này thường bao gồm một piston và một vòng đĩa van cho phép chất lỏng chảy qua van một cách kiểm soát để tránh áp suất quá cao và ngăn chặn hư hỏng van.

7. Đĩa van: Là bộ phận quan trọng, được lắp đặt tại van, thực hiện thao tác đóng mở, ngăn chặn hoặc cho chất lỏng đi qua van, thường được sử dụng kèm theo một lớp gioăng để chống rò rỉ, tạo độ kín cho van.

8. Piston: Được thiết kế hình trụ, là bộ phận có khả năng chịu nhiệt tốt, nó sẽ chuyển động khi được cung cấp điện để điều khiển việc đóng mở van.

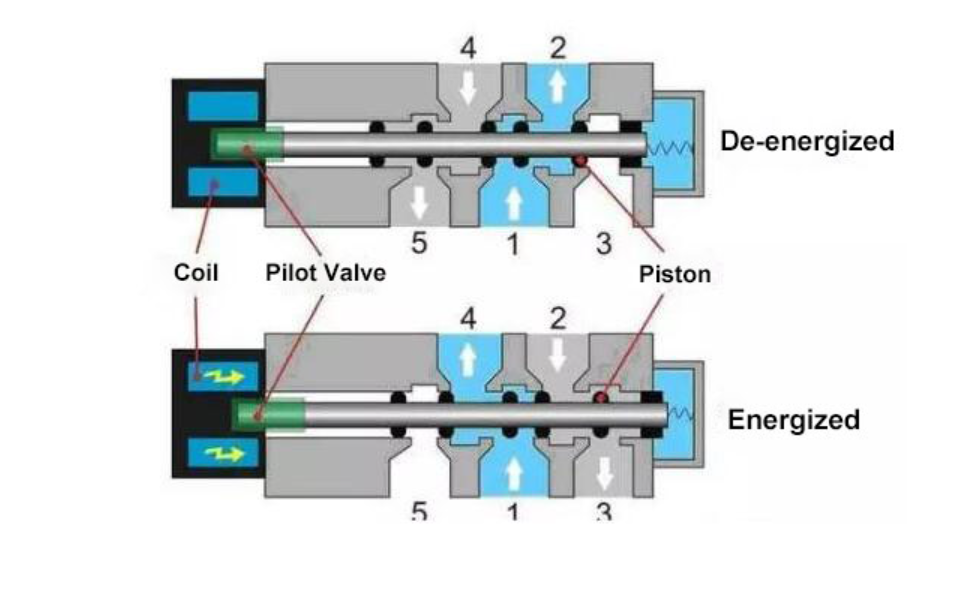

   2.2. Nguyên lý hoạt động của van thủy lực điện từ

Van thủy lực điện từ hoạt động dựa trên nguyên lý điện từ. Van này sử dụng một solenoid (cuộn dây) để tạo ra lực hút hoặc đẩy một nòng cốt điện từ, từ đó điều khiển luồng chất lỏng trong hệ thống thủy lực.

Khi có dòng điện chạy qua solenoid, cuộn dây sẽ tạo ra một trường từ. Trường từ này sẽ làm cho trục van điện từ bị hút đến vị trí của solenoid hoặc đẩy trục van điện từ khỏi vị trí của solenoid, tùy thuộc vào chiều dòng điện. Khi trục van điện từ được hút hoặc đẩy, nó sẽ di chuyển bên trong van và mở hoặc đóng đường ống chất lỏng.

Sự di chuyển của trục van điện từ tạo ra một lỗ thông qua van, cho phép chất lỏng chảy qua hoặc bị chặn trong hệ thống thủy lực. Điều này cho phép van thủy lực điện từ điều chỉnh và kiểm soát áp suất và luồng chất lỏng trong hệ thống.

Khi dòng điện bị ngắt, lực từ của cuộn dây điện từ biến mất, lò xo không còn chịu tác động nữa và sẽ tự động bật trở lại vị trí ban đầu dưới tác dụng của lực đàn hồi, đồng thời kéo trục van và đĩa van trở về vị trí ban đầu, đóng hoàn toàn cổng van để ngăn chất lỏng chảy qua van.

Van thủy lực điện từ thường được sử dụng trong các hệ thống và thiết bị yêu cầu điều khiển chính xác và tự động hệ thống thủy lực, chẳng hạn như trong cơ cấu điều khiển bằng thủy lực, máy móc công nghiệp và thiết bị an toàn.

Ưu Điểm:

Tích hợp Điều Khiển Điện Tử: Van điện từ thủy lực có thể tích hợp dễ dàng vào hệ thống điều khiển điện tử, cho phép kiểm soát chính xác hơn và tự động hóa các quy trình.

Nhanh và Đáng Tin Cậy: Chúng có thể hoạt động nhanh chóng và đáng tin cậy, cho phép kiểm soát lưu lượng chất lỏng một cách hiệu quả.

Kết luận:

Van điện từ thủy lực là một thành phần quan trọng trong hệ thống thủy lực. Với cấu hình và nguyên lý hoạt động đơn giản, nó giúp kiểm soát dòng chảy và ứng dụng của chất hiệu quả. Hiệu quả của van điện từ thủy lực có thể cải thiện hoạt động của hệ thống và đảm bảo an toàn trong quá trình làm việc.

Xem thêm: Các Loại Van Thủy Lực Và Ứng Dụng Của Van Thủy Lực
