Van Thủy Lực 4/3 Là Gì? Nguyên Lý Hoạt Động Ra Sao

Biên Tập Viên Trường Linh 01   Biên Tập Viên Trường Linh 01
Ngày đăng: 13/09/2023
0 bình luận

Van thủy lực 4/3 đóng vai trò quan trọng trong việc tối ưu hóa hiệu suất và độ chính xác của các hệ thống thủy lực, giúp cải thiện hoạt động của các thiết bị và máy móc trong các ngành công nghiệp khác nhau. Vậy van thủy lực 4/3 là gì? Nguyên lý hoạt động ra sao, hãy cùng Trường Linh Parts tìm hiểu thêm về loại van này.

1. Van Thủy Lực 4/3 là gì?

Van thủy lực 4/3 là một loại van thủy lực được sử dụng rộng rãi trong các hệ thống thủy lực công nghiệp để kiểm soát áp suất, dòng chảy và hướng chuyển động của chất lỏng thủy lực. Số "4" trong tên gọi đề cập đến bốn cổng kết nối và số "3" đề cập đến ba vị trí làm việc của van.

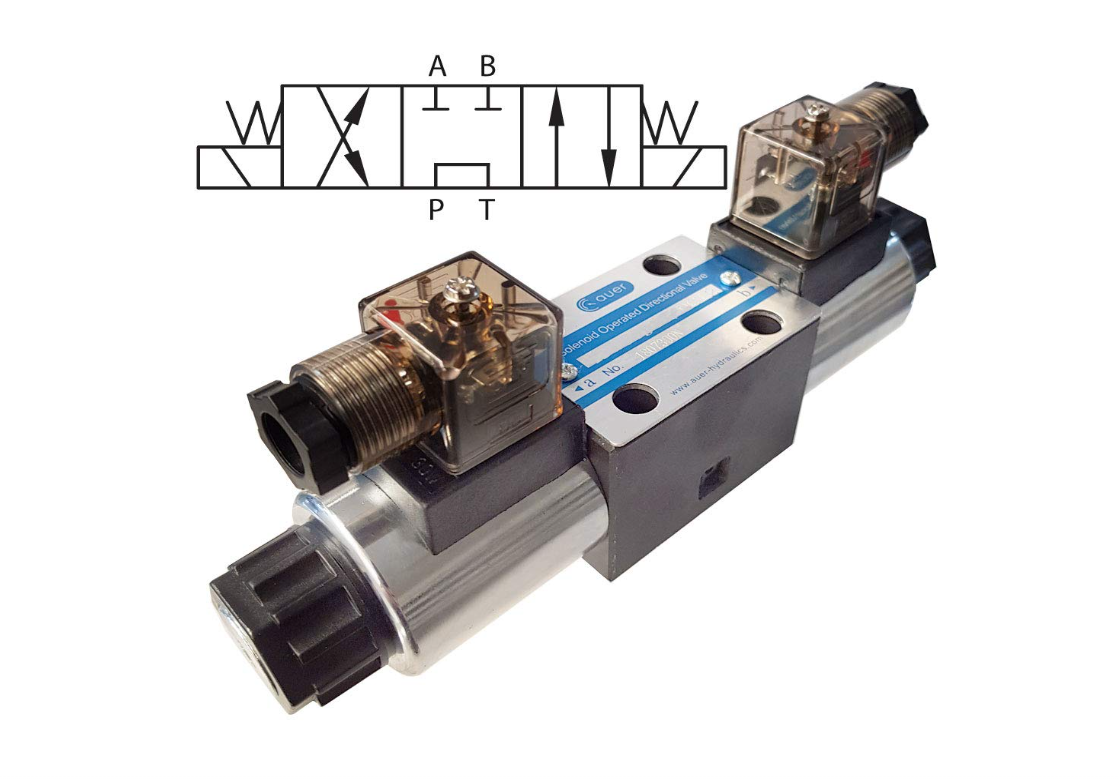

van-thuy-luc-4/3

Van này thường bao gồm bốn lỗ: ba lỗ làm nhiệm vụ điều khiển dòng chất lỏng và một lỗ sử dụng làm lỗ xả hoặc lỗ cân bằng. Cơ chế hoạt động của van 4/3 cho phép điều khiển hướng dòng chất lỏng trong hệ thống thủy lực.

Thường được làm từ các vật liệu chịu được áp suất cao như thép không gỉ hoặc hợp kim nhôm, van 4/3 có thiết kế đáng tin cậy và bền bỉ. Sự linh hoạt trong điều khiển chất lỏng, đặc biệt là trong các ứng dụng yêu cầu chuyển đổi hướng hoặc kiểm soát vị trí các xi lanh và động cơ thủy lực, là điểm mạnh của van này. Van thủy lực 4/3 đóng vai trò quan trọng trong việc tối ưu hóa hiệu suất và độ chính xác của các hệ thống thủy lực, giúp cải thiện hoạt động của các thiết bị và máy móc trong các ngành công nghiệp khác nhau.

2. Cấu tạo và nguyên lý làm việc của van thủy lực 4/3

   2.1. Cấu Trúc Cơ Bản của Van Thủy Lực 4/3:

  1. Thân Van: Thân van là bộ khung chính của van thủy lực 4/3 và chứa tất cả các thành phần bên trong. Thân van thường được làm bằng vật liệu chịu áp suất cao như thép hoặc nhôm để đảm bảo độ bền và an toàn.

  2. Các Cổng Kết Nối: Van thủy lực 4/3 có bốn cổng kết nối với hệ thống thủy lực:

Bốn Cổng Kết Nối: Van thủy lực 4/3 có bốn cổng kết nối với hệ thống thủy lực. Các cổng này thường được đánh số từ P, A, B và T.

  • P: Cổng áp suất (Pressure) - Nơi áp suất chất lỏng thủy lực được cung cấp.
  • A và B: Hai cổng làm việc (Actuator) - Nơi áp suất được chuyển đến để điều khiển hướng chuyển động của các actuator, như xi lanh thủy lực.
  • T: Cổng trở lại (Tank) - Chất lỏng thủy lực trở về bể chứa.

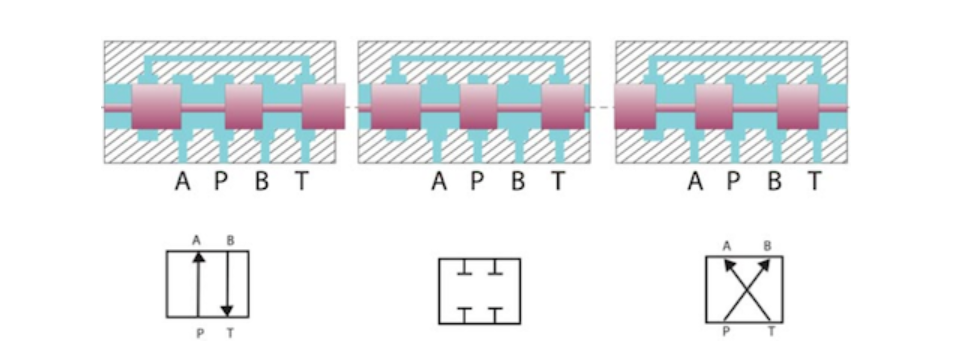

  1. Vị Trí Làm Việc: Van thủy lực 4/3 có ba vị trí khác nhau để kiểm soát dòng chảy chất lỏng và hướng chuyển động:

  • Vị Trí Ban Đầu (Neutral): Khi van ở vị trí này, không có dòng chảy chất lỏng và áp suất không được chuyển đến actuator.
  • Vị Trí Làm Việc 1: Áp suất được chuyển từ cổng P đến cổng A, đẩy actuator chuyển động theo hướng 1.
  • Vị Trí Làm Việc 2: Áp suất được chuyển từ cổng P đến cổng B, đẩy actuator chuyển động theo hướng 2.

  1. Thiết Bị Kiểm Soát: Để điều khiển vị trí làm việc của van, một thiết bị kiểm soát như van điều khiển hoặc van solenoid được sử dụng. Thiết bị này sẽ làm cho van chuyển đổi giữa các vị trí làm việc để kiểm soát hướng chuyển động của actuator.

  2. Các Phụ Kiện Bổ Sung: Van thủy lực 4/3 có thể đi kèm với các phụ kiện bổ sung như bộ lọc, đồng hồ áp suất và các van an toàn để tăng cường hiệu suất và an toàn của hệ thống thủy lực.

2.2. Nguyên lý hoạt động của van thủy lực 4/3



Khi áp suất được cung cấp từ cổng P, van có thể điều khiển hướng chuyển động của actuator bằng cách chuyển đổi giữa vị trí làm việc 1 và vị trí làm việc 2. Khi van ở vị trí ban đầu (neutral), không có áp suất hoặc dòng chảy chất lỏng đi đến actuator.

Quá trình hoạt động của van thủy lực 4/3 được điều khiển bằng cách sử dụng một thiết bị kiểm soát như van điều khiển hoặc van điện từ. Thiết bị kiểm soát này sẽ làm cho van chuyển đổi giữa các vị trí làm việc để kiểm soát hướng chuyển động của actuator.

Các bộ điều khiển thường được sử dụng để điều khiển vị trí và hoạt động của van thủy lực 4/3. Chúng thường được điều khiển thông qua tín hiệu điện tử để đảm bảo mức độ chính xác và linh hoạt trong việc điều chỉnh dòng chảy và áp suất.

Kết luận

Van thủy lực 4/3 là một phần quan trọng của công nghệ thủy lực và đóng vai trò quan trọng trong việc kiểm soát các quy trình và thiết bị công nghiệp. Van thủy lực 4/3 được sử dụng trong nhiều ứng dụng khác nhau, đặc biệt trong các hệ thống tự động hóa công nghiệp nơi kiểm soát chính xác hướng và tốc độ chuyển động của các actuator là quan trọng. Sự điều khiển linh hoạt này giúp điều chỉnh dòng chảy và áp suất thích hợp cho các ứng dụng và quá trình thủy lực khác nhau.
